| 食品級板式換熱器 |
|
 |
|

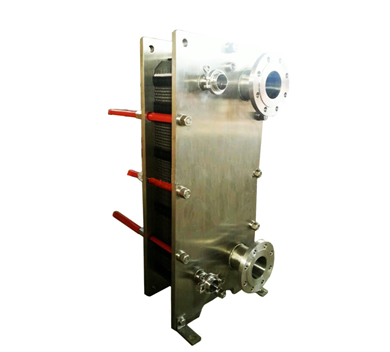

食品級板式換熱器
食品級板式換熱器是一種新型的節能熱交換裝置，具有傳熱效果高、結構緊湊、占地面積小、 操作簡便，清洗、拆卸、維護方便，容易改變換熱面積或流程組合等優點。
板片人字形波紋，介質流動形成湍流狀態，粘膠式密封墊片。傳熱系數能高達2000～6000 W/m2.℃ 左右。
本產品適用于化工、機械、食品、飲料、醫藥、住宅供暖、供熱水、空調等部門。
|
|
 |
| 板片材質： |
不銹鋼材質：SUS304、321、316、316L、純鈦TAI-A |
| 密封墊片： |
丁晴膠(NBR) (使用溫度：-20-+120℃)
三元乙丙膠(EPDM) (使用溫度：-50-+150℃)
氟膠(Viton) (使用溫度：-0-+180℃) |
| 板片厚度： |
0.5mm | |
MB15型板式換熱器主要技術參數：
| 較大組裝面積 |
150 m2 |
| 較大水處理量 |
380 m3/h |
| 管徑 |
DN150 |
| 最大設計壓力 |
1.6 Mpa |
| 最大設計溫度 |
180 ℃ |
| 流道截面積 |
0.00117 m2 |
| 波紋深度 |
2。6 mm |
| 板片尺寸 |
1502×500 mm |
| 中心距 |
298.5×1294 mm |
| 傳熱系數 |
2000-6000 W/m2·℃ |
MB15型板式換熱器外形尺寸：
| 長度 |
換 熱 面 積 (m2) |
| 30 |
60 |
90 |
120 |
150 |
| L |
板片數 x 3.1mm |
| L1 |
840 |
1040 |
1240 |
1540 |
1840 |

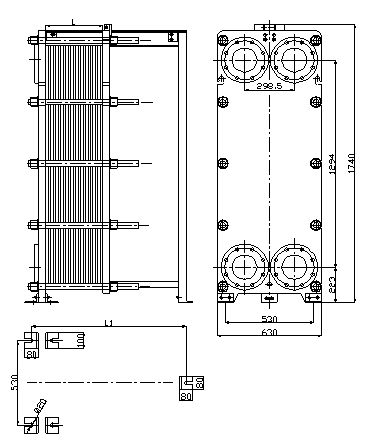

MB15型板式換熱器設備外形尺寸：（僅供參考）
 | |
